Neste tutorial nossa proposta é apresentar o uso de uma ferramenta simples para o controle de custos em empreendimentos: a CURVA S.
Veja a seguir o conceito e um exemplo, ao final do tutorial você poderá fazer o download do exemplo.
Curva Ideal para empenho de recursos no Empreendimento Industrial – Curva Normal (Gauss)
Empenho previsto dos recursos no empreendimento
Empenho real dos recursos no empreendimento
Empenho previsto x real dos recursos no empreendimento
A “Curva S”, tal como a “Curva ABC”, é outra curva de aspecto particular e característico, representativa de “fatos” do nosso dia-a-dia.
Apresentando a soma acumulada de recursos (materiais, humanos, financeiros, etc.) aplicados na realização de empreendimentos quaisquer, tem tipicamente a forma de um “S”. Simplesmente porque essa é a aparência da soma acumulada (“integral”…) de uma distribuição de “valores” que crescem no início e decrescem próximo ao fim de um período. E isso é o que acontece na maioria dos nossos empreendimentos: numa construção civil, numa montagem industrial, no desenvolvimento de uma tecnologia, etc.
Ela é muito usada e particularmente útil para as atividades de planejamento e controle. Porque fornece uma visão que propicia uma interpretação bastante sensível e prática para ajustes e adequações tanto na fase do planejamento quanto na do controle.
Muito fácil de “construir”. Se você tiver alguma dificuldade com gráficos, leia o artigo “Gráficos em “Excel”- aprenda a fazer em 5 minutos”.
Recomendo analisar / comparar os exemplos das figuras acima para entender bem o que é – compreender – aprender a fazer a Curva S.
Observações
• Observe como a Curva S pouco perde da sua forma característica, mesmo com boas variações nos “recursos / dia” ou com “irregularidades” como é comum ocorrer na prática.
• Observe na figura do “previsto x real” como é facilmente visível – e previsível – o “excesso” de recursos sendo aplicados na Obra, já nas semanas 22, 23…
Artigos relacionados: 5W1H – Plano de Ação; Cronograma em Excel
CURVA S DE CUSTOS PARA EMPREENDIMENTO INDUSTRIAL
O exemplo a seguir é didático, desconsidere os relacionamentos, valores e denominações utilizadas.
Atualizado em Abril/2020 | Para o MS Project 2010 ou superior siga as orientações do Prof. Roberto Guidugli, contidas no link a seguir:
… assista à video-aula do Prof. Wladmir Araujo:
A partir de um exemplo criado no MS PROJECT 2007, referente a um empreendimento industrial típico, com apenas tarefas em alto nível, apresentamos nosso exemplo para criar CURVA S de custo.
Exemplo de Estrutura Analítica do Projeto (EAP) para Empreendimento Industrial
Os valores de custos e prazo de atividades precisam ter sido informados e os relacionamentos feitos.
Lançamento dos dados no MS Project 2007 – alto nível
Em seguida, vá em RELATÓRIO, escolha NOVO MODELO.

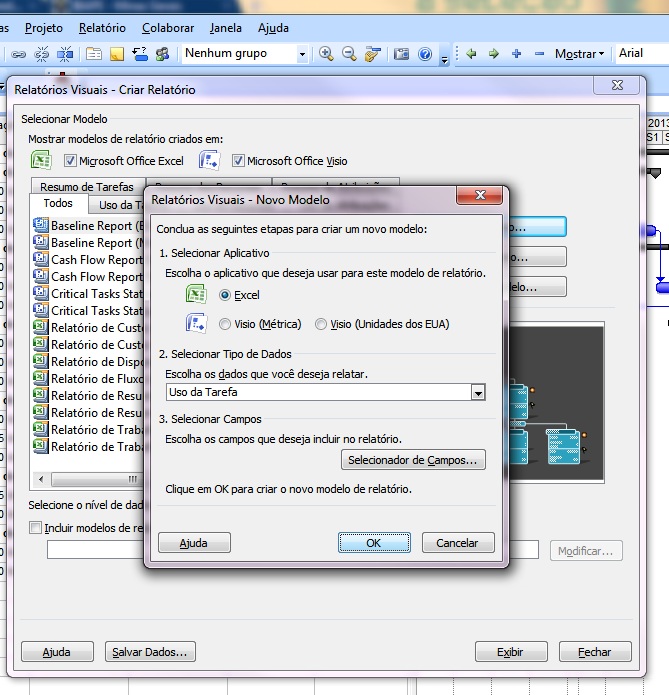

Tipo de relatório a utilizar para gerar os dados
Próximo passo, escolha USO DA TAREFA. Deixe apenas a opção de MS EXCEL marcada. Clique em OK para prosseguir.
Escolha dos parâmetros do relatório a gerar
Selecione na planilha que será gerada: CUSTOS, HORAS CALEND SEMANAL, TAREFA.
Dados gerados em tabela dinâmica no MS Excel 2007
O MS Excel, utilizando tabelas dinâmicas, apresenta a tabela a seguir com os dados que podem ser agora acompanhados.
Marque na caixa de tabela dinâmica que se abrirá: CUSTO, HORA CALEND SEMANAL, TAREFA.
À sua esquerda a planilha apresentará os dados, reunidos por um sinal de MAIS (+). Clique para abrir no nível que você deseja fazer seu gráfico.

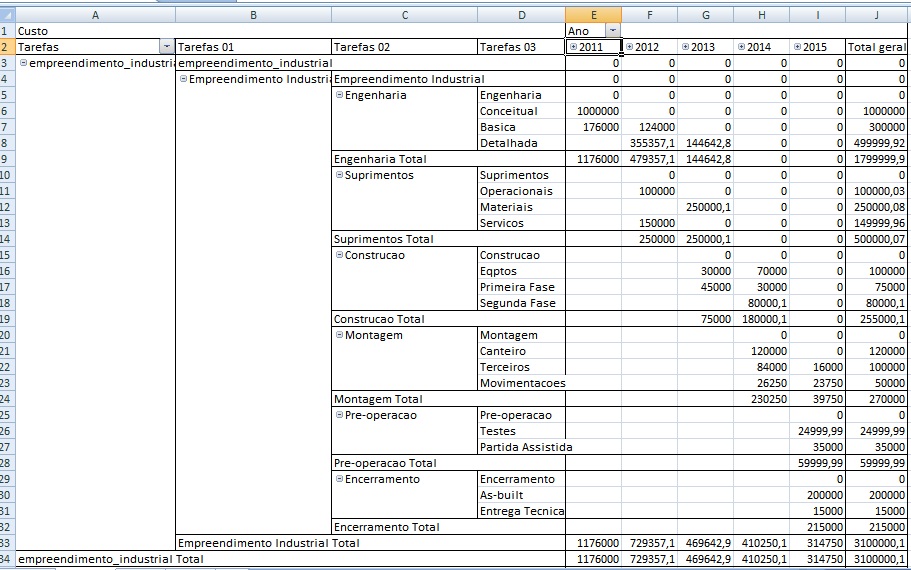

Dados expandidos e selecionados conforme a necessidade das informações solicitadas
Após trabalhar os dados, você poderá obter o gráfico abaixo, mostrando a curva de custos período por período.
Veja que também é possível reconhecer a parcela de cada item do empreendimento para cada trimestre, utilizando custo acumulado por etapa do empreendimento.

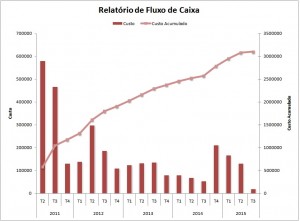

Resultado final – curva gerada com os custos dos recursos trimestre a trimestre e a curva acumulada (Curva S)
De outro jeito…
– Clicar no menu Relatório -> Relatórios Visuais
– Na aba Todos, Selecionar a opção “Relatório de Fluxo de caixa”
– Clicar no botão Exibir
Outra forma de gerar a mesma informação
Veja mais:
Exemplo de Empreendimento Industrial – uso da curva S de custos
Curva S no Excel – exemplo para empreendimento industrial
REFERÊNCIA:
Charbel Atalla Antonio
http://operandobien.blogspot.com/2007/10/curva-s-como-e-porque-fazer-e-usar.html
